Como endereçar seu armazém

Por João Alves Neto em 27 de setembro de 2013 às 17h10 (atualizado em 18/08/2016 às 9h48)
João Alves Neto

Em nossos trabalhos de identificação de armazéns e centros de distribuição (CDs) , somos, por vezes, chamados a ajudar na criação de um sistema de localização que indique cada posição de estoque.

Existem diversos sistemas de endereçamento, mas, no geral, o que se busca é uma metodologia simples e de lógica fácil, que possa ser compreendida tanto pelos colaboradores efetivos do armazém, como também pelos temporários, contratados em momentos de pico, a exemplo do que ocorre no fim de ano.

A ideia básica é desenvolver uma forma de simples orientação geográfica acompanhada por farta sinalização, de modo a evitar que uma pessoa precise fazer cálculos para localizar-se no CD ou sinta qualquer outra dificuldade.

Com facilidade para movimentar-se no armazém, o funcionário tem clareza dos locais onde deve guardar e retirar mercadorias, o que diminui muito os erros de endereçamento e mantém consistentes as informações físicas e dos sistemas de informação, como as ferramentas de gerenciamento de armazéns (WMS, da sigla em inglês).

A forma como as cidades identificam as moradias aplica-se, de forma análoga, aos endereços dentro de um armazém: ruas, números de casas e edifícios, andares e números de apartamentos são perfeitos para identificar corredores (ruas), módulos (edifícios), nível (andar) e vão (apartamento).

Essa analogia com a vida das pessoas deixa o sistema muito conveniente para a localização das posições de armazenamento, pois já faz parte da cultura dos colaboradores.

Um princípio importante no conceito de endereçamento de armazéns é evitar o uso de letras. Estas são limitadas, confusas e não fazem uma referência direta de localização em nossa mente. Por exemplo, se uma pessoa estiver na rua 4 e precisar direcionar-se até a rua 14, imediatamente ela sabe que precisará deslocar-se dez ruas. Mas, se estiver na rua “D” e precisar ir até a rua “O”, quantas ruas terá de deslocar-se? O cálculo fica muito mais demorado.

Além disso, o uso de informações apenas numéricas facilita a identificação em código de barras, muito utilizado em conjunto com coletores de dados e WMS).

Voltaremos a abordar o uso do código de barras com maior detalhamento mais adiante. Contudo, inicialmente, vamos conceituar cada componente do sistema de armazenamento:

1) Área: com o objetivo de ter uma metodologia que permita o crescimento do armazém, é interessante alocarmos códigos para diferentes áreas de armazenagem, como estruturas porta-palete, áreas de blocado interna e externa, assim por diante. Dessa forma, fica fácil, por exemplo, alugar o galpão seguinte e continuar a numeração dos corredores na sequência, sem ser necessário renumerar as ruas de outros locais. A identificação de área pode, ainda, indicar um segundo ou terceiro galpão, quer esteja no mesmo local ou em outro estado, por exemplo.

2) Corredor: refere-se às ruas do centro de distribuição. Cada corredor deve ter um único número que o identifique dentro daquela mesma área. Considere utilizar nova sequência para os corredores de locais diferentes de trabalho, como explicado acima. Nas estruturas porta-palete, identifique os corredores e não cada lado individualmente. No geral, assinalamos números de forma ascendente, iniciando por 01, começando de um lado do galpão e terminando do outro. O usual é que os corredores sejam dispostos de forma alinhada às docas.

Figura1_Modelo-de-endereçamento-de-estruturas-porta-paletes
3) Módulo: chamamos de “módulo” o conjunto de espaços de armazenagem compreendidos entre duas colunas da estrutura porta-palete. Os módulos também são chamados de prédios, pois de forma análoga ao endereçamento de uma cidade, cada rua (corredor) tem prédios (módulos) dos dois lados. Tendo em mente a mesma ideia usada nas cidades, identifique os módulos do lado esquerdo do corredor com numeração ímpar e os do lado direito com numeração par. Comece a numerar sempre pelo lado das docas, de forma a dar uma boa ideia espacial às pessoas, uma vez que o primeiro prédio de uma rua estará situado do lado próximo às docas.

4) Nível: corresponde aos andares de um prédio (módulo). Comece assinalando o número 01 para o nível mais baixo e continue de modo ascendente até o nível mais alto.

5) Vão: o espaço em cada nível de um módulo é dividido em posições de armazenamento, posição porta-palete, posição de palete ou também conhecido por “vão”. Na analogia do endereçamento das cidades, uma posição porta-palete corresponde a um apartamento de um andar em um prédio da rua. Em cada nível, assinale números para cada posição de forma ascendente, a começar por 01 da esquerda para a direita. Normalmente, existem duas posições porta-palete em cada nível, numeradas como 01 e 02.

Endereçamento de uma estrutura porta-palete

Uma vez definidos os conceitos de nosso sistema de endereçamento, fica fácil criar um código de endereçamento vertical, vejamos:

Endereçamento de blocados

Para blocados, o endereçamento corresponde ao endereço de um bairro só de casas, ou seja, não haveria a necessidade de indicar o nível e tampouco o vão. É necessário endereçar apenas a área, a rua e o número da posição do palete, conforme a Figura 2.

Sinalização e identificação do endereçamento

Agora que já sabemos como endereçar as posições do armazém, vamos fazer algumas considerações sobre a sinalização e a etiquetagem dos endereços para que possam ser utilizados corretamente no dia a dia.

Em primeiro lugar, é importante saber que a sinalização é o menor investimento em relação à operação do armazém. Lembre-se sempre de que a devida sinalização ajuda os colaboradores a localizar-se e deslocar-se com rapidez aos locais indicados. O investimento feito na sinalização é rapidamente recuperado pela otimização do processo de armazenamento e expedição.

O erro de um colaborador ao alocar um palete na posição errada acarreta no descontrole de dois endereços, aquele em que o palete deveria ser armazenado e aquele onde o colaborador decerto o armazenou.

Algumas vezes, as etiquetas de endereçamento não recebem a merecida atenção na construção de um CD. As etiquetas ficam sempre para a última hora, quando todo o orçamento já foi gasto e a data de início da operação está no limite. Mas, à medida que aparecem as dificuldades para implementar um sistema de informação e a problemática do inventário geral para dar partida ao uso do WMS, o usuário percebe sua real importância.

É muito comum encontrarmos longarinas repletas de várias camadas de etiquetas de papel, mas esse tipo de material é de vida curta e exige muita manutenção, pois são facilmente retiradas, perfuradas e rasuradas. As etiquetas de endereçamento devem ser planejadas com cuidado, de modo que estejam sempre ao alcance dos operadores de empilhadeiras. Uma posição de armazenamento sem etiqueta ou com etiqueta sem condições de ser lida induz ao erro e à inutilização daquele espaço, o que gera prejuízo para a empresa.

Placas de rua

O início da sinalização e o endereçamento de um armazém começam pelas placas de rua, ou placas de corredor, como é o termo certo. Elas devem ser de tamanho adequado para o local, permitindo que sejam vistas a distância. Uma das medidas mais usadas é 300 x 400 mm. Elas devem ser instaladas no começo, meio e fim de cada corredor. No começo e no fim, aconselha-se a utilização de duas placas em “L”, de forma que possam ser lidas tanto por quem transita na rua de acesso entre as docas e os corredores das estruturas porta-palete, quanto por quem está dentro de um dos corredores. No centro do corredor, mais uma placa deve identificar a localização do colaborador sem que ele tenha de deslocar-se para saber onde se encontra.

Se o centro de distribuição tiver “túneis”, é aconselhável que cada rua que o túnel atravessar tenha também uma placa de rua para indicar ao operador sua localização naquele momento.

Etiquetas de endereço porta-palete

Etiquetas de inventário

Abaixo de cada posição porta-palete, deve existir uma etiqueta que identifique seu endereço. Essa etiqueta, fabricada com código de barras e setas para direcionamento, é aplicada na longarina logo abaixo do palete. Na primeira longarina, identificamos a posição de picking e, nas demais, identificamos o pulmão; estas serão lidas por colaboradores nas operações de inventário. Nesse processo, os operadores são levados por plataformas elevatórias ou gaiolas até o palete, lá fazendo a contagem e a leitura da etiqueta na posição para associar a mercadoria ao endereço. Dessa forma, o tempo gasto em inventário torna-se menor, pois não é necessário que o operador desça até a posição da etiqueta de coluna, podendo fazer a contagem por nível de cada estrutura.

Figura2_Modelo-de-endereçamento-de-blocados
O primeiro nível (chão) não possui longarina e, por isso, na longarina que separa o primeiro e o segundo nível, colocam-se as etiquetas de ambos os níveis, utilizando setas para indicar cada posição. Para seguir o mesmo padrão, as demais etiquetas de inventário devem ter o mesmo modelo das setas, sempre apontando para o palete acima da longarina.

  Etiquetas multinível

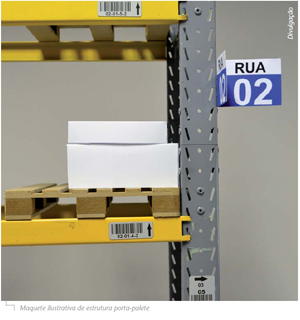

Maquete-ilustrativa-de-estrutura-porta-palete

Nas operações de movimentação do dia a dia, os operadores de empilhadeira não sobem até a posição onde o palete está armazenado. Por isso, a leitura do código de barras do endereço é feita com uma etiqueta afixada na coluna do módulo e na altura do operador, de modo que ele possa ler a etiqueta sentado na empilhadeira sem ter de fazer qualquer manobra adicional. Essas etiquetas possuem os mesmos endereços das etiquetas de inventário, que estão em cada posição porta-palete, identificam cada lateral de um prédio e suas setas direcionam o lado a ser armazenado.

Etiquetas de identificação de nível

No caso de estruturas verticais com mais de quatro andares, aconselha-se a utilização de cores para a identificação de cada nível. A utilização de cores auxilia o colaborador na operação dos níveis. Essas identificações são aplicadas nas colunas ao lado dos paletes. São etiquetas coloridas, retangulares e podem conter o número relativo ao andar que sinalizam.

Em conjunto com essas etiquetas de localização de nível, as etiquetas de coluna (multinível) devem possuir as mesmas cores de referência de cada andar.

Etiquetas de endereço de blocados

No caso de blocados, onde não existem estruturas metálicas, as etiquetas de endereçamento podem ser aplicadas no piso ou suspensas.

Etiquetas de piso – sobrepostas

Para endereçar as posições de uma área blocada no piso, pode-se utilizar um suporte de proteção instalado sobre o piso e afixado por parafusos. Essa sistemática permite uma rápida aplicação da etiqueta com apenas dois ou quatro furos.

Etiquetas de piso – embutidas

Quando o ressalto de um suporte de sobrepor for inconveniente ao trânsito de empilhadeiras ou transpaleteiras, a solução é utilizar um suporte embutido no piso, instalado de forma alinhada com toda a superfície, sem qualquer ressalto. É importante lembrar que as etiquetas ficarão expostas à abrasão causada pela passagem das rodas das empilhadeiras e devem ser fabricadas com material resistente e apropriado para a identificação de piso.

Endereçamento aéreo

Figura3_Exemplo-de-codificação-de-endereço-em-quantidade-de-digitos
Outra forma de endereçar áreas blocadas é a utilização de etiquetas aéreas, que ficam afixadas em cabos de aço, de forma que a torre da empilhadeira não as atinja. Essas etiquetas ficam a uma distância aproximada de 5 ou 6 metros de altura do piso, mas podem-se encontrar casos em que elas fiquem mais elevadas. As mesmas são fabricadas para leitura de longa distância, de até 12 m ou mais.

Elas são feitas de materiais de fundo reflexível, que retornam uma quantidade maior da luz laser dos leitores de código de barras, com tamanho em torno de 250 x 150 mm. Quando se utiliza uma solução assim, deve-se fazer boa combinação do leitor e da qualidade e definição das barras do código a ser lido. O leitor deve ser de longa distância (long range), e possuir laser com potência adequada à aplicação.

O leitor de longa distância normalmente possui dois estágios em seu gatilho; primeiro ele gera um ponto laser fixo de maior visibilidade, depois outro para a leitura. O ponto fixo auxilia o colaborador a mirar no código de barras. As barras do código também devem ser adequadas e permitir melhor leitura em longa distância.

Antes da aquisição dos coletores, deve-se levar em consideração o modo de armazenagem e a sinalização que será utilizada, para que – no caso de etiquetas de longa distância – o investimento dos coletores seja direcionado aos “long range”.

Sinalização de trânsito de empilhadeiras

Durante a elaboração do projeto de um armazém, leva-se em conta o tipo de equipamento de movimentação que será usado. Na busca pela otimização de espaço, é comum encontrarmos corredores estreitos onde apenas uma empilhadeira pode transitar por vez. Nesses casos, recomenda-se a definição da mão de direção para cada rua do CD, de modo que as empilhadeiras se movimentem sem o risco de colisões e prováveis acidentes de trabalho.

A sinalização do piso tem o objetivo de evitar acidentes e alertar os operados de empilhadeira sobre a mão de direção de cada rua, a preferência nos cruzamentos e os túneis, através de sinais pintados no piso, como “Pare” e “Túnel”.

Faixas limitadoras e faixas de pedestres

Faixas de largura entre 10 e 15 cm são utilizadas para demarcar as posições de blocados e o alinhamento dos paletes no piso inferior de uma estrutura.

A pintura de faixas de pedestre evita acidentes e auxilia na convivência pacífica entre operadores de empilhadeira, demais colaboradores e visitantes.

A correta sinalização interna atende aos padrões internacionais e demonstra organização e preocupação da empresa para prevenção de acidentes.

Orientações sobre o uso de código de barras

Seguem algumas observações importantes sobre o uso de código de barras nas etiquetas de endereçamento:

1) Utilize apenas números nos códigos de endereçamento. Além de tornar a codificação mais simples, alguns padrões de código de barras conseguem compactar a codificação, gravando dois dígitos numéricos no espaço de um dígito alfanumérico, ou seja, é possível conseguir o dobro de caracteres no mesmo espaço físico. Na codificação, é importante não usar caracteres especiais como “-“, “/” ou espaço. Esses caracteres podem ser utilizados nas legendas alfanuméricas, porém não é recomendado para o código de barras.

2) Utilize sempre quantidades pares de dígitos numéricos para fazer uso da compactação de caracteres. Por exemplo: a mensagem “A1B2C3” sempre utilizará seis caracteres : “A”, “1”, “B”, “2”, “C”, “3”. Já a mensagem “123456” se compactada, utilizará apenas três caracteres: “12”, “34”, “56”. Caso a mensagem seja “1234567”, ou seja, uma quantidade ímpar, devemos acrescentar um zero à esquerda e compactar: “01”, “23”, “45” e “67”.

3) Existe uma relação direta entre as larguras das barras do código e a distância de leitura. Barras mais largas conseguem ser lidas a uma distância maior. Quando falamos em logística, é preciso lembrar que o operador da empilhadeira espera ler o código de barras sem ter a necessidade de levantar-se ou manobrar o aparelho. Assim, é de comum senso utilizar a maior largura de barra possível.

4) Dois fatores limitam a largura de barras de um código: o primeiro é a quantidade de caracteres a serem codificados, por isso a importância da compactação; o outro é o espaço físico disponível para a etiqueta. No caso das colunas, esse espaço é limitado por sua largura que, na maioria dos casos, é em torno de 70 mm a 80 mm.

Use sempre o código de menor quantidade de caracteres. Normalmente, um endereço pode ser codificado em dez dígitos: dois dígitos para área, dois dígitos para corredor, três dígitos para módulo, dois dígitos para nível e um dígito para vão.

Enfim, ressaltamos que todo o exposto são sugestões de endereçamento com base em nossas experiências e observações ao longo do tempo. Não existe uma regra, ou um padrão formal, mas constatamos que a metodologia apresentada aqui é bastante simples, de fácil entendimento e proporciona bons resultados.



João Alves Neto

Diretor da Planner Etiquetas Especiais
